Torni per foratura profonda

Progettati per eseguire lavorazioni complesse su componenti industriali e cilindri, i torni per foratura profonda garantiscono elevate prestazioni ed efficienza. Trovano applicazione nei settori cartario e meccanico.

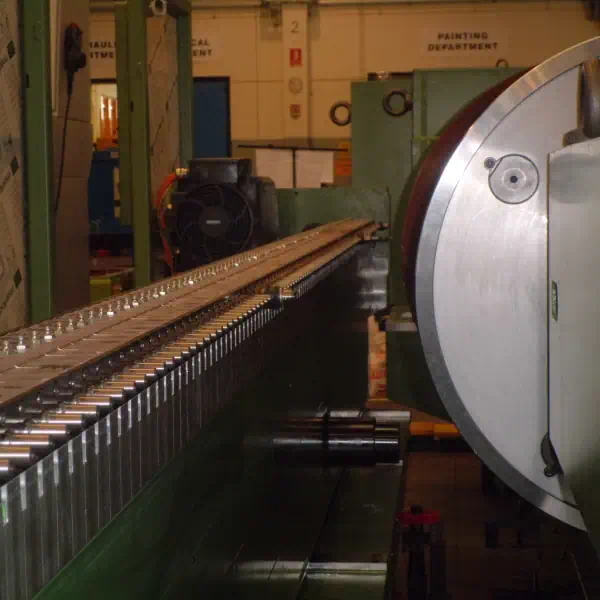

Serie Drill Matic

Questa tipologia di macchine utensili permette la lavorazione di pezzi di varie dimensioni, da 2 a 64 pollici e diversi materiali, dalle leghe di acciaio ai materiali più specializzati utilizzati per le valvole ad alte prestazioni. La serie Drill Matic è stata progettata sia per eseguire operazioni di sola rettifica che operazioni di tornitura e rettifica sulla stessa macchina riducendo così i tempi di ciclo di lavoro e aumentando la produttività.

Questa tipologia di macchine utensili è dotata di un numero customizzabile di testine a forare solitamente tra 140 e 240, collegate fra loro da un sistema di trasmissione a ingranaggi che permette l’esecuzione della lavorazione simultaneamente sulla lunghezza interessata del pezzo. La distanza minima tra due teste di foratura adiacenti è di 35,712 mm: questa distanza può essere aumentata in base alle specifiche esigenze effettive.

Capacità macchina

Diametro massimo dei rulli	mm	2,000
Diametro minimo dei rulli	mm	350
Carico massimo sui supporti fissi	tonn.	50
Lunghezza massima dei rulli, inclusi i colli	mm	12,000
Lunghezza massima del rullo da forare con passo di 35.712 mm
* posizionamento singolo	mm	8,535
* due posizionamenti	mm	11,070

Unità testa con asse “C”

Naso del mandrino	ASA	11"
Diametro esterno del mandrino a 4 griffe, corpo in ghisa	mm	700
Capacità di serraggio D.E.	mm	150÷580
Capacità di serraggio D.I.	mm	500÷700
Coppia del servomotore digitale A.C. (∆T=100 K)	Nm	95
Precisione di indicizzazione	grado	±0.002
Velocità del mandrino	giri/min	1
Corsa dell'unità della testa nella direzione trasversale	mm	825
Posizionamento nella direzione trasversale		manuale
Corsa della base della testa sul letto	mm	2,000
Posizionamento nella direzione longitudinale		manuale

Contrapunta

Flangia su boccola rotante della contropunta	ASA	11"
Diametro del canotto	mm	200
Corsa del canotto	mm	300
Corsa dell'unità contropunta in direzione trasversale	mm	825
Posizionamento in direzione trasversale		manual
Posizionamento in direzione verticale		manual
Posizionamento longitudinale della base della contropunta sul letto		manual

Letti

Larghezza del letto del carro di foratura	mm	1,000
Larghezza del letto per la contropunta, lunette fisse	mm	1,000

Unità del carro

Potenza del motore	kW	1.5
Alimentazione elettrica	mm/1'	1,600

Slitta di foratura

Numero massimo totale di teste di foratura in alluminio montate su slitta di foratura con passo di 35,712 mm	n°	240
Coppia del servomotore digitale A.C. (∆T=60 K) per l'asse Z (movimento trasversale)	Nm	27
Avanzamento infinitamente variabile per l'asse Z	mm/1'	5-2,900
Profondità massima di foratura regolabile	mm	0-150
Corsa dell'asse "Z"	mm	170
Corsa dell'asse "X"	mm	170
Asse Z tramite due viti a ricircolo di sfere identiche, diametro	mm	80
Coppia del servomotore digitale A.C. (∆T=60 K) per l'asse X (movimento longitudinale)	Nm	27
Avanzamento infinitamente variabile per l'asse X	mm/1'	0-330
Asse X tramite una vite a ricircolo di sfere, diametro	mm	63
Numero di motori digitali per azionare le teste di foratura	n°	2
Potenza di ogni motore A.C. per azionare le teste di foratura	kW	28
Diametro dell'albero scanalato	mm	38

Teste di foratura

Distanza minima tra due teste di foratura adiacenti (*)	mm	35.712
Velocità di un mandrino delle teste di foratura, continuamente variabile	rpm	50/1,800
Diametro massimo delle punte per gomma	mm	8
Diametro massimo delle punte per svasatura	mm	10.5

Campi di applicazione

La Serie Ball Matic è studiata per i processi produttivi dell’industria del gas e del petrolio, garantendo precisione nella lavorazione di sfere per valvole destinate ad applicazioni critiche e ad alte prestazioni.
