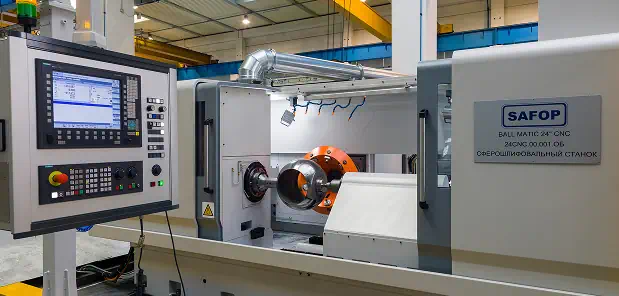

Macchine utensili per lavorazione sfere
Le macchine utensili per la lavorazione di sfere SAFOP sono state progettate per eseguire produzioni di alta qualità, precisione e accuratezza della geometria sferica. Questa tipologia di macchine utensili trova applicazione nel settore petrolifero.
Caratteristiche principali
Produttività
La produttività è molto elevata essendo la Macchina un centro di lavorazione CNC realizzato per un uso specifico.
Flessibilità
Inserendo semplici informazioni nel CNC, la Macchina si modifica e si adatta a tutte le variazioni di design del pezzo. In questo modo, la Macchina può produrre forme diverse e, quando il materiale del pezzo cambia, la Macchina può apprendere e utilizzare nuovi parametri di lavoro senza alcuna limitazione utilizzando sottoprogrammi.
Ergonomia
Il design di base della Macchina considera molto importante il problema ergonomico, rispettando la relazione uomo-operatore e più precisamente:
- le operazioni di carico/scarico avvengono attraverso la porta scorrevole della protezione della macchina senza interferenze;
- l'area di lavoro durante il procedimento è completamente chiusa mediante una protezione speciale;
- lo scarico dei trucioli, il sistema di raffreddamento e l'unità di filtraggio per il refrigerante sono completamente interfacciati tramite PLC/CNC.
Design Avanzato
- Struttura Robusta: Progettata per ridurre le vibrazioni durante la lavorazione, garantendo precisione dimensionale.
- Sistema di Controllo Assiale Preciso: Assicura una geometria sferica perfetta.
La Macchina può essere dotata di un cambio utensile automatico e relativo magazzino. Insieme al sistema di bloccaggio idraulico, l'intero ciclo di cambio utensile viene eseguito automaticamente. Tutte le unità come letti, carro, testa motrice, contropunta e unità di rettifica sono realizzate in ghisa con trattamento di distensione per garantire la sicurezza strutturale necessaria.
Struttura
Struttura
Versatilità
Versatilità
Automazione avanzata
Automazione avanzata

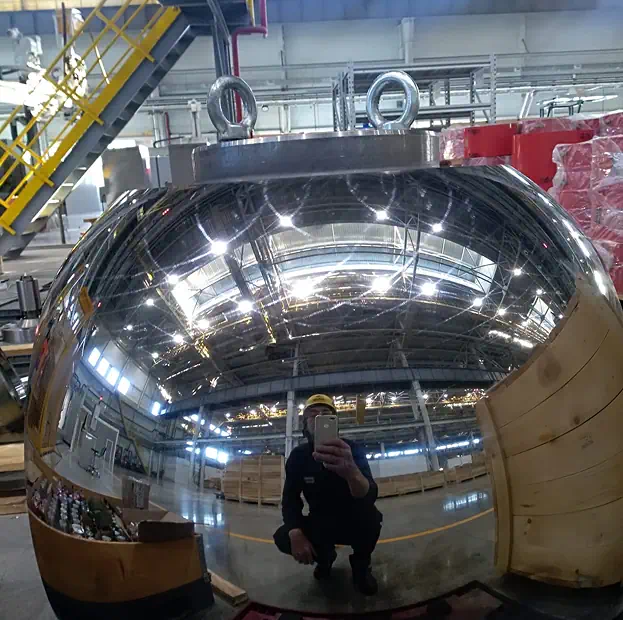

Serie Ball Matic
Questa tipologia di macchine utensili permette la lavorazione di pezzi di varie dimensioni, da 2 a 64 pollici e diversi materiali, dalle leghe di acciaio ai materiali più specializzati utilizzati per le valvole ad alte prestazioni. La serie Ball Matic è stata progettata sia per eseguire operazioni di sola rettifica che operazioni di tornitura e rettifica sulla stessa macchina riducendo così i tempi di ciclo di lavoro e aumentando la produttività.

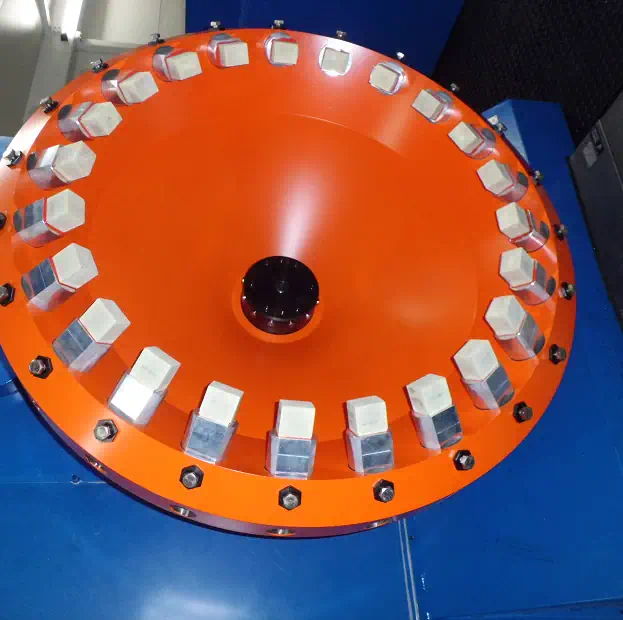

Per eseguire le operazioni di rettifica la macchina è dotata di particolari mole a tazza studiate appositamente per l’esecuzione di questa particolare lavorazione su superfici sferiche. L’unità a tornire invece è composta da un carro portalama e una lama con l’attacco per inserimento dell’utensile. Le guide dei carri sfruttano la tecnologia idrostatica garantendo la precisione desiderata sulle lavorazioni e sulla finitura superficiale, grazie alla riduzione dell’attrito, una maggiore resistenza all’usura, un eccellente assorbimento delle vibrazioni e un’alta stabilità termica; inoltre, questa tecnologia richiede un basso livello di manutenzione, minimizzando così i tempi di fermo.
Serie Ball Matic 24”
| Diametro interno foro minimo sfere | Inch | Min.4 - Max.24 |
| Diametro massimo sfera | mm | 915 |
| Potenza del motore mandrino | kW | 41-93 |
| Numero di gamme di velocità al mandrino | n° | 1-2 |
| Velocità al mandrino massima | rpm | 207-700 |
| Potenza del motore di rettifica | kW | 53-60 |
| Velocità di rettifica massima | rpm | 1500-2000 |
| Corsa asse Y | mm | ± 1 |
Serie Ball Matic 36”
| Diametro interno foro minimo sfere | Inch | Min.6 - Max.36 |
| Diametro massimo sfera | mm | 1370 |
| Potenza del motore mandrino | kW | 74 |
| Numero di gamme di velocità al mandrino | n° | 3 |
| Velocità al mandrino massima | rpm | 400 |
| Potenza del motore di rettifica | kW | 51 |
| Velocità di rettifica massima | rpm | 700 |
| Corsa asse Y | mm | ± 1 |
Serie Ball Matic 48”
| Diametro interno foro minimo sfere | Inch | Max.48 |
| Diametro massimo sfera | mm | 1750 |
| Potenza del motore mandrino | kW | 60 |
| Numero di gamme di velocità al mandrino | n° | 3 |
| Velocità al mandrino massima | rpm | 400 |
| Potenza del motore di rettifica | kW | 100 |
| Velocità di rettifica massima | rpm | 700 |
| Corsa asse Y | mm | ± 1 |
Serie Ball Matic 64”
| Diametro interno foro minimo sfere | Inch | Max.64 |
| Diametro massimo sfera | mm | 2400 |
| Potenza del motore mandrino | kW | 74 |
| Numero di gamme di velocità al mandrino | n° | 3 |
| Velocità al mandrino massima | rpm | 400 |
| Potenza del motore di rettifica | kW | 95 |
| Velocità di rettifica massima | rpm | 500 |
| Corsa asse Y | mm | ± 1 |
Campi di applicazione
La Serie Ball Matic è studiata per i processi produttivi dell’industria del gas e del petrolio, garantendo precisione nella lavorazione di sfere per valvole destinate ad applicazioni critiche e ad alte prestazioni.
